Meet & Montage handleiding
Meetinstructies

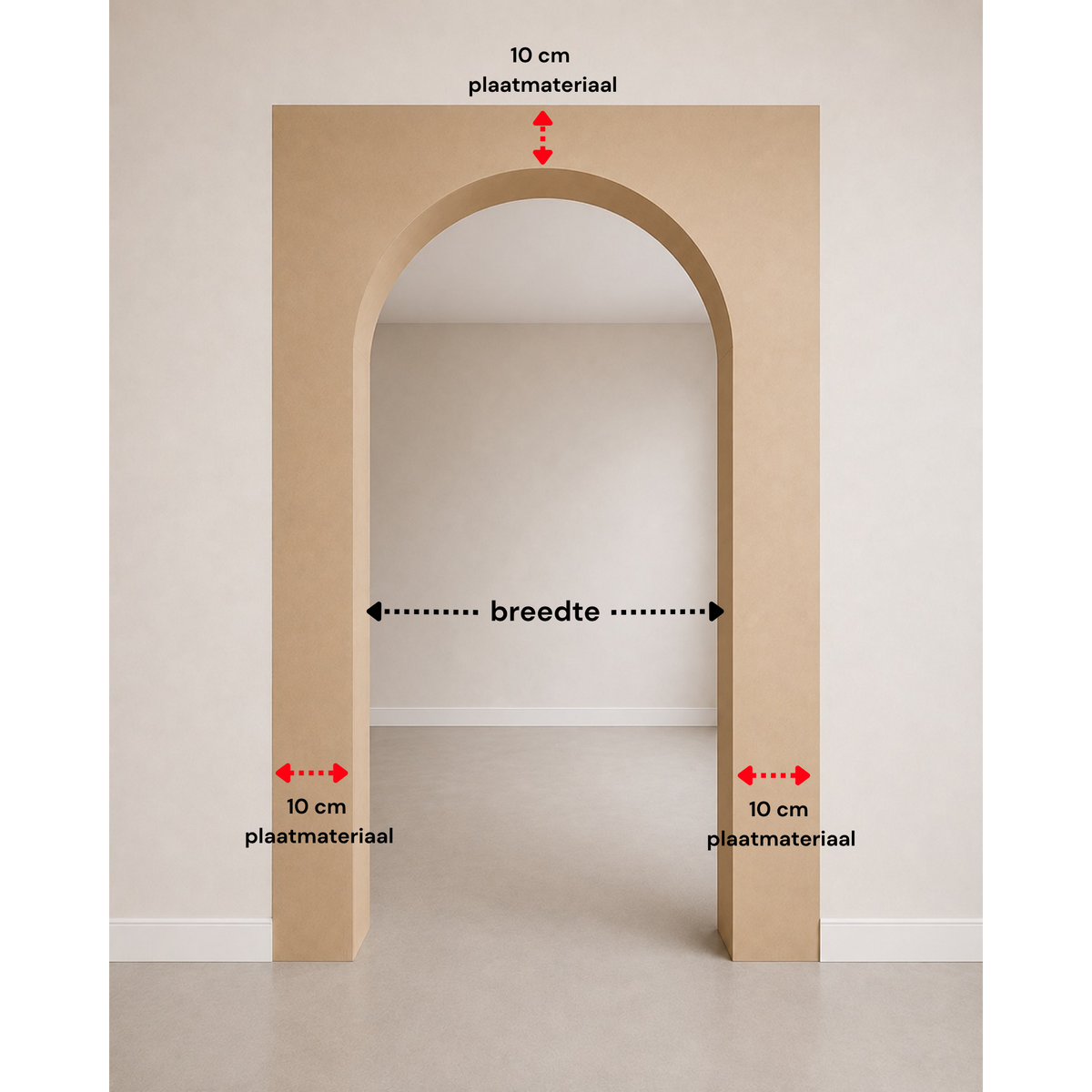

Breedte maat
De breedte bepaalt de binnenmaat van jouw doorgang en daarmee de vorm van de boog.
Hoe meten?
Meet de opening van links naar rechts. Meet van binnenkant tot binnenkant van de doorgang.
Let op:
Meet op meerdere plekken en gebruik de kleinste maat. Zo voorkomen we dat de boog straks te breed wordt.
Houd rondom de opening rekening met 10 cm plaatmateriaal zoals in het rood aangegeven op de tekening. Jouw muur begint 10 cm na de daadwerkelijke doorgang met boog.
meetinstructies
Hoogte maat
De hoogte bepaalt hoe hoog de boog in de opening komt en waar de ronding begint.
Hoe meten?
Meet vanaf de vloer recht omhoog tot het hoogste punt van de opening.
Let op:
Meet vanaf de afgwerkte vloer. Ligt definitieve vloer er nog niet? Houd dan rekening met de dikte van de vloer die nog geplaatst wordt.
Houd rondom de opening rekening met 10 cm plaatmateriaal zoals in het rood aangegeven op de tekening. Jouw muur begint 10 cm na de daadwerkelijke doorgang met boog.
Meetinstructies

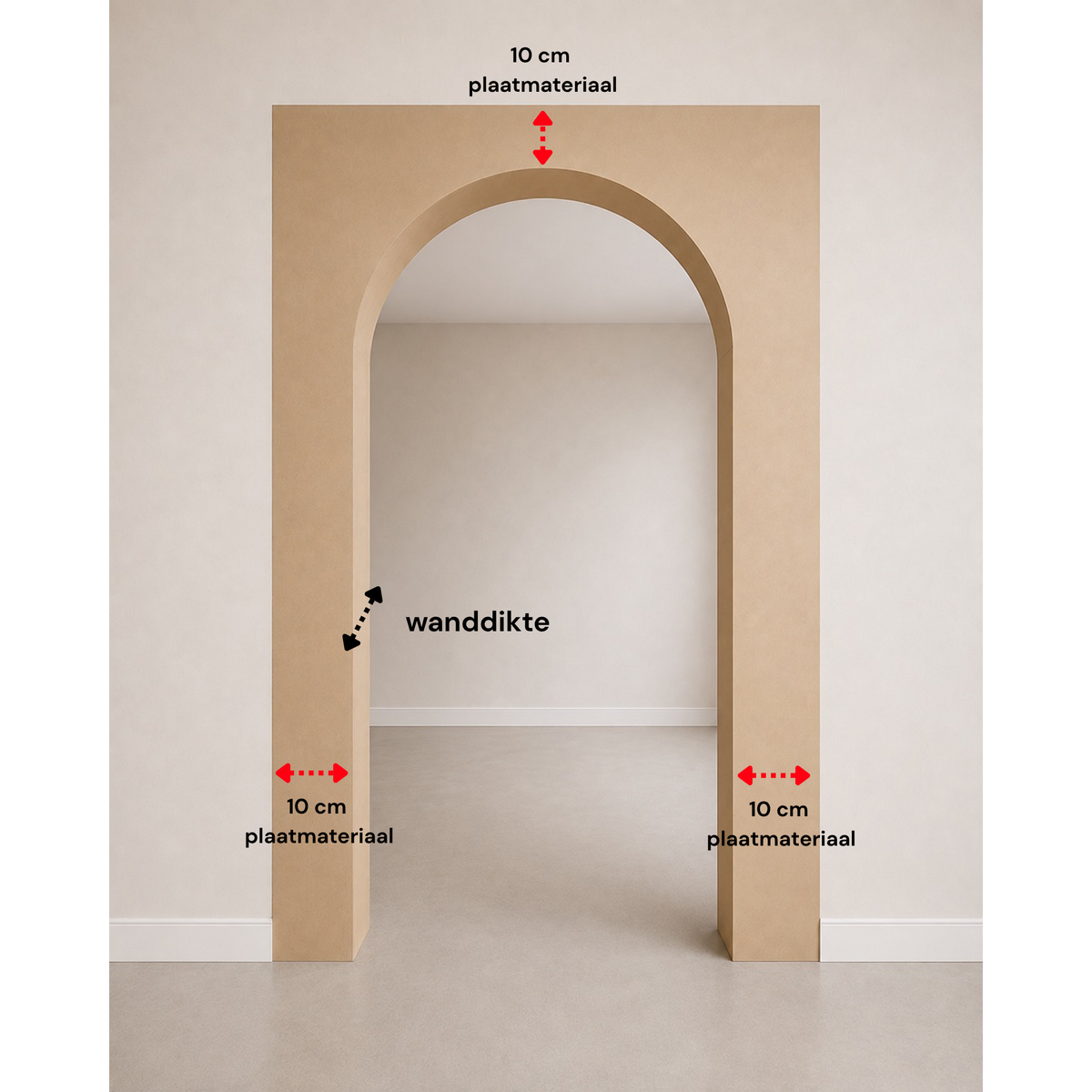

Wanddikte / Diepte
De wanddikte bepaalt hoe diep de boog wordt en daarmee de maat van de binnenzijde van de boog.
Hoe meten?
Meet hoe dik de muur is waar de boog in komt. Meet van de voorkant van de muur tot de achterkant van de muur.
Let op: Meet de total afgewerkte wanddikte, dus inclusief bijvoorbeeld stucwerk of gips.
Houd rondom de opening rekening met 10 cm plaatmateriaal zoals in het rood aangegeven op de tekening. Jouw muur begint 10 cm na de daadwerkelijke doorgang met boog.
Meetinstructies

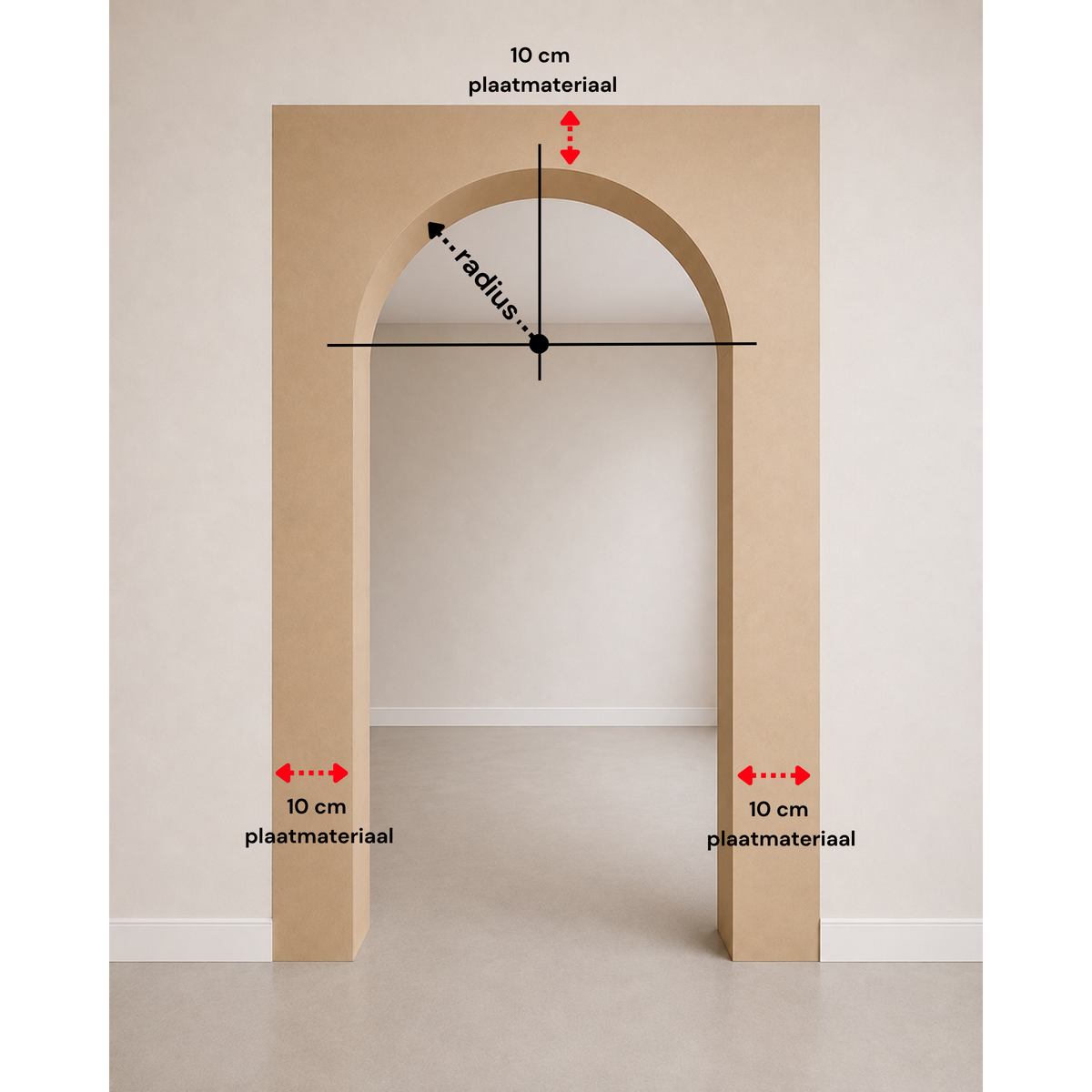

Radius
De radius bepaalt hoe rond of juist hoe vlak de boog wordt. Hoe groter de radius hoe geleidelijker de ronding.
Hoe meten?
Meet de radius van de ronde bovenkant. Dit is de afstand van het midden van de boog tot de binnenkant van de boog. Houd het meetpunt op het midden van de boog (zoals in de afbeelding). Meet dan schuin naar de binnenkant van de boog.
Let op:
Kleinere radius: rondere/ sterkere bocht.
Grotere radius: flauwere/ vlakkere bocht.
Houd rondom de opening rekening met 10 cm plaatmateriaal zoals in het rood aangegeven op de tekening. Jouw muur begint 10 cm na de daadwerkelijke doorgang met boog.
meetinstructies
Brede boog
Heb je een bredere boog met een kleinere radius dan meet je de radius op deze manier. LET OP ook hier zal 10 cm plaatmateriaal rondom komen.
